Características técnicas

Geral:
Impressora: Termal
Tipo de medição: Auto busca 3D ( auto tracking )
Tela: 10,1 polegadas touch screen
Distância de trabalho: aprox 94 mm
Limite Peso queixeira: 2,5 kg
Limite Auto Tracking: 10,2 x 2 x 5,1 cm ( eixos XYZ )
Limite Movimento queixeira: aprox 62 mm


Refração:
Dioptria ( esférico ): -20.00D / + 20.00D
Dioptria ( cilíndrico ):  -8D / + 8D
Distância Vertex: 0 / 12 / 13,5 / 13,75 / 15 mm
Eixo:  180° (c/ intervalo de 1°)
Distância interpupilar:  10 - 85 mm
Fixação:  Automática


Topografia:
Potência refrativa: 33.80D / 61.40D
Alcance corneano: 0.75 - 10 mm
Método de medição: Anéis de Plácido
Número de anéis: 24
Pontos de medição: 6.144 pontos
Pixels: acima de 100.000 pixels


Aberrometria:
Tecnologia: Wave Front
Aplicação: Shack Hartmann
Coeficiente: Zernike


Voltagem: Bivolt automático
Dimensões: 49,6 x 32 x 49 cm
Peso: 20 kg

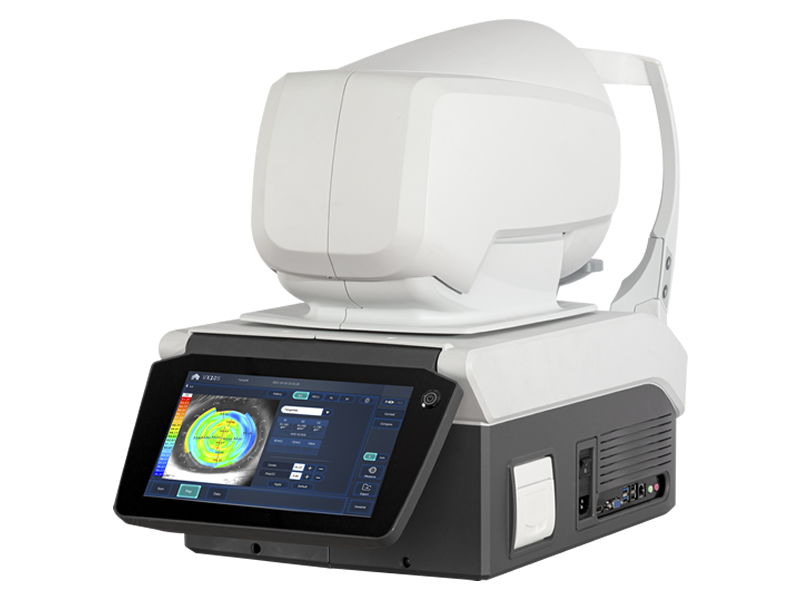

Multifuncional de última geração
O VX 105 Plus tem tecnologia embarcada Shack-Hartmann + Placido.
Integra múltiplas funções em um único aparelho: refração , ceratometria e topografia.
Pode ser usado para diagnósticos de astigmatismo corneano , além de analisar o formato da
córnea de diferentes ângulos. Também auxilia na adaptação de lentes de contato , além de
fazer a medição automática da refração.



Tecnologia de medição ORIGINAL Shack-Hartmann
Através de um complexo sistema de lentes e prismas , aliados a um sistema de sensores e luzes
de alta tecnologia , o VX 105 Plus consegue capturar a superfície da córnea medindo até 1500 pontos simultâneos.
Essa extrema cobertura de medição permite maior precisão e estabilidade de medição comparado a outros equipamentos
do mercado.

Função de medição Diurna e Noturna
O VX 105 Plus tem capacidade de medir pupilas até 7mm de diâmetro e
calcula tanto a refração diurna ( pupila pequena ) como a refração noturna
( pupila maior ) para uma clara comparação entre as refrações.


Sistema de acomodação do olho para maior precisão
O VX 105 Plus efetua um "fogging" ( movimento de foco ) antes do processo de medição para garantir que o paciente
esteja relaxado , reduzindo assim a influência do ajuste da visão e aumentando a precisão
do procedimento.


Notificações em tempo real durante os processos de medição
O VX105 Plus mostra o status de cada exame em tempo real.
Ademais durante esses processos de medição o VX105 Plus vai notificando e instruindo o operador sobre a postura e
posição do olho do paciente, guiando passo a passo cada processo e reduzindo possíveis erros.



Principais resultados e mapas em uma única tela
O VX 105 Plus mostra de forma concisa os principais dados e mapas de cada medição , sendo possível verificar em outras telas
os demais dados em detalhes.



Medição através do princípio do disco de Plácido
O VX 105 Plus usa o princípio do disco de Plácido para efetuar a medição da ceratometria e da topografia da córnea para uma
análise sistêmica do formato da superfície anterior da córnea e da ceratometria.
Escaneamento físico de 6.144 pontos além de mais de 1 milhão de pontos analisados via software
Resultados da ceratometria são amplamente mais precisos comparados a medições feitas em Auto Refratores
com Ceratometria



Através da coleta e análise dos dados o VX105 Plus consegue gerar diversos tipos de mapas com uma mesma medição.
Auxiliando assim o profissional na avaliação da saúde da córnea.
Diversos mapas estão disponíveis: Mapa de Curvatura Axial, Mapa Tangencial, Mapa de Elevação, Mapa de Refração e Mapa Diferencial.

Triagem de Ceratocone
O VX105 Plus pode gerar a topografia corneana com base nos dados da superfície anterior da córnea através dos anéis de Plácido.
Através do avançado software do VX105 Plus é possível gerar indicadores para auxiliar de forma rápida na triagem do Ceratocone.

Lentes de Contato
Através dos cálculos de taxa de excentricidade ( Eccentricity ratio "valores P and E" ) e parâmetros da córnea medidos em 3 diferentes posições ( 3mm , 5mm e 7mm ) é possível gerar dados suficientes para a prescrição de lentes de contato corneanas.




Adaptação de Lentes de Contato
A análise das alterações nos mapas de ceratometria ( conicidade e alterações de curvatura da córnea ) auxiliam na melhor adaptação das lentes de contato ( espessura , posição off , etc )




Diagnóstico de Erros refrativos
Através da verificação dos mapas topográficos é possível analisar erros refrativos dos pacientes.
Essa verificação pode auxiliar no diagnóstico caso a causa seja a córnea.

Acompanhamento pós cirúrgico
Através da comparação pré e pós cirúrgica de mapas corneanos é possível analisar graficamente a efetividade da cirurgia, bem como o processo de melhoria do paciente.

Adaptação da lente oftálmica
Também através da análise dos mapas corneanos é possível distinguir de forma precisa o astigmatismo regular ou irregular, potência e eixo do paciente , possibilitando a melhor adaptação de sua lente oftálmica.





Preciso
Tecnologia de frente de onda "Wavefront" embarcada com o Shack-Hartmann garantem mapas de aberrações mais precisos.

Zernike
Sistema de aberrometria baseado nos polinômios de Zernike.

LOA, HOA e Total
Mapas de aberração de Baixa Ordem (LOA) , Alta Ordem (HOA) ou Total.






Diversas Tabelas
Banco de dados completo e diversas opções de tabelas
( Excentricidade, Raio Sagital e Meridianos )

Índices
Tabela completa de índices  e análise dos mesmos com base em simples
escala de cores. Apresentando as condições Normal , Suspeito e
Anormal.





Diversos Coeficientes
Gráficos com comparativos de refração diurna e noturna e análise de
vários coeficientes como RMS , Trefoil , Coma , SA , entre muitos outros.





Módulo de Simulações
Módulo de simulação entre as condições de Baixa ordem , Alta ordem ou
Normal.





Amigável
Simula de forma simples e prática as condições de aberração antes e depois
da correção.





Correções Visuais
Simula também o ponto focal do paciente antes e depois da correção da
aberração.





MTF
Gráficos de MTF ( Função de Transferência de Modulação ) comparando as
correções de baixa ordem ( LOA ) e alta ordem ( HOA ).





Qualidade Visual
Opção de gráficos de MTF ( Função de Transferência de Modulação )
comparando as correções de LOA e HOA para a qualidade visual diurna e
noturna.
Variações grandes entre a visão diurna e noturna podem indicar patologias como catarata e ceratocone.




Gerenciamento de pacientes
O software de gerenciamento de pacientes permite armazenar os dados e mapas das várias visitas feitas, gerando um histórico deste paciente ao longo do tempo.




Qualquer idade
O VX105 Plus possui programas distintos para medição em crianças ou em adultos.
Maior precisão para pacientes de todas as idades.




Medições automáticas e 3D
O VX 105 Plus possui Auto Foco ( Auto Focus ), Medição Automática ( Auto Measurement ) , além passagem automática entre os olhos direito/esquerdo.
Isto é, menor interferência humana durante os processos de medição.
Além disso as medições de Refração, Ceratometria, Topografia e aberrometria podem ser feitas em uma única medição.





Tela LCD colorida 10 polegadas
Ampla tela com ajuste de ângulo com 10.1 polegadas, de alta definição e colorida.
O ajuste angular permite o trabalho do operador em posição sentada ou em pé.





Adaptação em Telas e Relatórios Customizados
É possível sincronizar a imagem de seu VX105 Plus em telas e monitores externos para uma melhor análise e apresentação para os pacientes.
Além disso é possível gerar relatórios personalizados para impressão no tamanho A4 em impressora externa.
* Tela/Monitor não acompanha o VX105
* Impressora não acompanha o VX105
